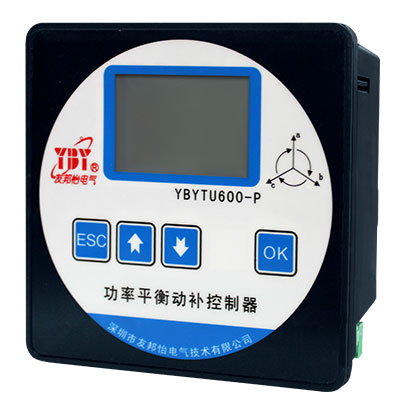

YBYTU600-P功率平衡动补控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备,适用0.4kV、50Hz低压配电系统的监测及无功补偿控制。YBYTU600-P 功率平衡动补控制器以高速数字信号处理器为核心,采用交流取样,人机界面为128X64点阵大屏幕液晶显示器,其具有配电监测、无功补偿、谐波分析,自适应频率算法,输入信号在45Hz~55Hz之间变化,均可实现数据采集功能。
取样物理量为无功功率,无投切振荡;
Y型补偿方式、Δ型补偿方式、Y+Δ综合补偿方式;
电网电压过压、欠压、总谐波畸变率超限时逐回路切除电容器,并且报警;
自检复归功能,保证每次通电后输出回路处于断开状态;
断电数据保护,断电后所有数据永久保留。
电压、电流、功率因数、有功功率、无功功率,电压及电流总谐波畸变率,系统频率;
所配电容器组投切状态;
3、5、7、9、11、13次电压谐波含有率。
3、5、7、9、11、13次电流谐波含有率。
型号 |
补偿方式 |
基本参数测量 |
保护功能 |
输出路数/接点 |
适配投切开关 |
通讯接口及方式 |
YBYTU600-P (功率平衡专用) |
混合补偿 (单相分补+三相共补) |
三相电压/电流/功率因数/有功/无功功率等;电容器投切状态;三相电压总谐波畸变率、电流总谐波畸变率,系统频率, 三相3、5、7、9、11、13次电压谐波含有率 三相3、5、7、9、11、13次电流谐波含有率
|
过压保护 欠压保护 谐波保护 |
18路 有源接点 DC12V 40mA/路 |
功率平衡复合开关 动态功率调节器 调节器开关 复合开关
|
RS485 |
