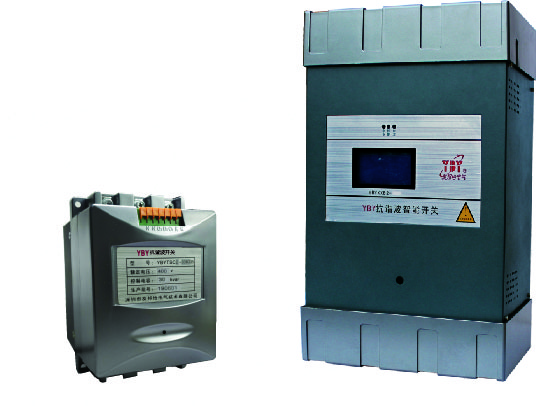

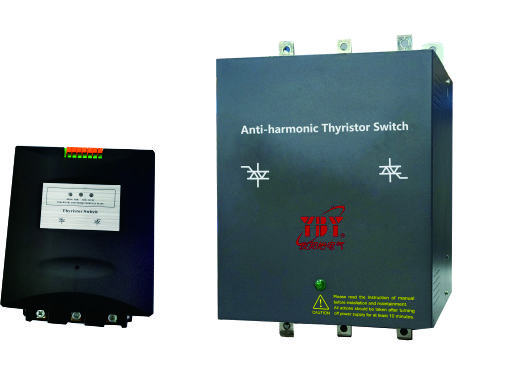

YBYKXB系列 抗谐波智能开关

YBYKXB系列
抗谐波智能开关

YBYKXB系列抗谐波智能开关是应用于当代高级无源补偿测控技术,是自主研发的全电子化、智能化、高性能无功功率动态补偿投切开关,适用于容性负载的开关控制,满足即使带电抗器情况下亦可无涌流高速响应。该系列产品创新应用了气动结构,融入了综合电控设计,在满足优良的性能指标基础上提供了人性化的功能设计,具有智能模式识别和故障定位能力。



功能特点
  • 带电抗器时亦能满足20ms重复投切的要求;

  • 工作循环真实无涌流;

  • 真实三相同步投切,消除了普通晶闸管开关投切电容器容易出现三相不平衡补偿的缺陷;

  • 在宽泛的谐波环境下仍然保持快速、可靠、安全运行;

  • 耐高压、耐高温、关断时间短、通态电压低等优良性能。关断时间仅几微秒,工作频率达几十kHz,优于其它同类产品;

  • 环境自适应能力,自动识别相序与电容器接法;

  • 无需放电装置,避免了主动放电的功耗浪费,延长电容器寿命;

  • 提供交、直流控制方式,自动识别信号极性,全面电气隔离;

  • 过流保护,负载衰减报警;

  • 拥有多项专利技术,具有多重保护功能,消除了传统产品的误动作现象,安全性极高。

选型列表

系统电压

AC400V±15%

AC660V±15%

三相共补

型号

控制电容器容量

型号

控制电容器容量

YBYTSC-KXB-G-30

≤30Kvar

YBYTSC-KXB-G-50

≤50Kvar

小功率

YBYTSC-KXB-G-60

≤60Kvar

YBYTSC-KXB-G-100

≤100Kvar

YBYTSC-KXBM-G100

≤100Kvar

YBYTSC-KXBM-G150

≤150Kvar

大功率

YBYTSC-KXBM-G150

≤150Kvar

YBYTSC-KXBM-G220

≤220Kvar

YBYTSC-KXBM-G200

≤200Kvar

YBYTSC-KXBM-G300

≤300Kvar

普通晶闸管开关与抗谐波智能开关投切电抗+电容器组时的性能对比表

特征参数/开关类别

普通晶闸开关

抗谐波智能开关

导通压降

较小

高温特性

较好

关断时间

>30us

<10us

开关损耗

较小

重复投切时间

>300ms

≤20ms

抑制闪变
